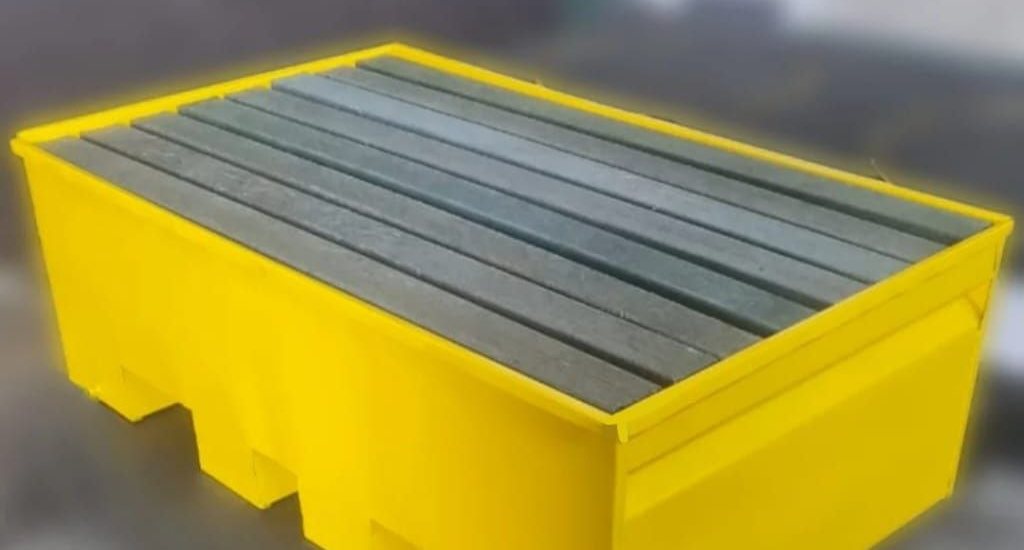

Este equipo posee 2 rejillas extraíbles donde se colocan los tambores o bidones. Debajo de ellas, una bandeja o tanque colector. Si un tambor o envase se avería, el líquido cae a través de las rejillas. Cada tambor queda separado internamente, cada uno con su tapón de drenaje. En caso de requerirlo, se puede fabricar con vasos comunicantes.
450 L capacidad total (225 L + 225 L)

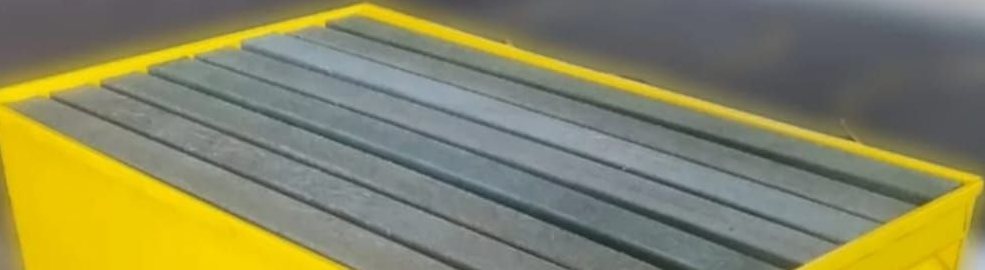

Son dos unidades que se extraen manualmente, quedando la cuba libre para limpiarla y recuperar el líquido derramado.
Se fabrican en plástico extruido o en acero galvanizado reforzado: el material depende del químico a utilizar.
2 rejillas · sin herramienta

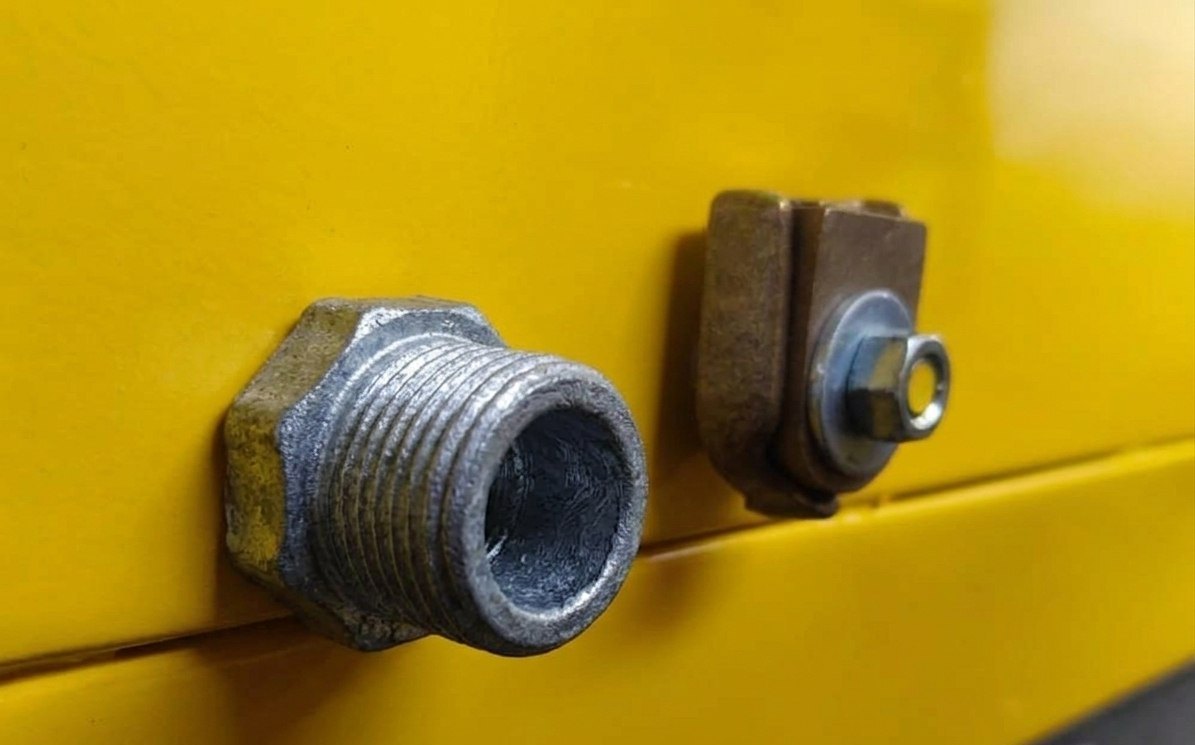

Se conecta al drenaje, se abre y el producto contenido sale por gravedad.
Roscado, en pared lateral
Al trasvasar inflamables se acumula carga estática entre el tambor y el equipo. El borne la deriva a la puesta a tierra, antes de que haga chispa.
Bronce, atornillado
Pallets antiderrames · 2 tambores
| Material | Acero al carbono ASTM A569 Conformado y soldado. Dos piezas: base y rejillas. |
|---|---|
| Capacidad de contención | 450 L (225 + 225) Partida en dos mitades de 225 L: cada una retiene un tambor entero de 208 L y sobran 17 L. |
| Normas | Supera EPA, OSHA y COVENIN Cumple además NFPA 30. El detalle, en el respaldo del fabricante al final de la página. |
| Resistencia | 200–300 MPa a la tracción Valor estimado del acero empleado. |
| Rejillas | Plástico extruido o acero galvanizado Extraíbles y reforzadas. El material se define en la cotización. |
| Peso | 60 kg aprox, en vacío |
| Acabado | Pintura electrostática Amarillo seguridad. |
| Manipulación | Montacargas, transpaletas o ruedas |
| Incluye | 2 tapones de drenaje y 1 borne de conexión a tierra |
| Garantía | 3 años |
¿Necesita otra capacidad, medidas a pedido o una rejilla distinta? Indíquelo en el mensaje y se cotiza sobre esa base.
El concreto es poroso. La cuba no.
Un piso contaminado se daña, se retira y se vuelve a instalar. El contenedor se drena por el tapón y sigue en servicio.
Tres datos son suficientes: 1) cuántas unidades, 2) qué producto va a utilizar y 3) en qué ciudad está.
Corte, plegado, soldadura de la cuba y pintura electrostática. El material de las rejillas y cualquier medida especial quedan confirmados antes de empezar.
Contenedor y rejillas. Las rejillas se colocan en sitio, sin herramienta, y el equipo queda listo para recibir los tambores.
Depende del producto: dos tambores de 208 L llenos de aceite rondan los 400 kg entre los dos. La base es acero al carbono ASTM A569 conformado y soldado, con una resistencia estimada de 200 a 300 MPa a la tracción, y el conjunto se mueve cargado con montacargas o transpaleta por las bocas de horquilla. Si su producto es más denso, dígalo al cotizar y se verifica.
Porque con 208 el equipo ya cumpliría, y con 450 la supera. La norma pide lo mayor entre el 10 % del volumen total —42 L— y el 100 % del contenedor mayor —208 L—: el mínimo legal es 208. Esta cuba da 450 L, más del doble, repartidos en dos mitades de 225, así que retiene los dos tambores enteros y aún sobran 34 L. Es el criterio de la EPA 40 CFR 264.175, una de las normas que el equipo supera.
La cuba es acero al carbono con pintura electrostática, y las rejillas pueden ir en plástico extruido o en galvanizado. Cuál de los dos materiales conviene depende del químico: diga qué producto va encima y se confirma la compatibilidad antes de cotizar.
Por el tapón roscado de la pared lateral. Se conecta un envase, se abre y el producto sale por gravedad; después se retiran las rejillas y se limpia la cuba. El equipo vuelve a servicio el mismo día.
Para el trasvase de inflamables. Al bombear o verter se acumula carga estática entre el tambor y el equipo; el borne la deriva a la puesta a tierra de la planta y elimina la chispa antes de que haya vapor encendido.
Este modelo es el de dos tambores. Si necesita otra capacidad, un contenedor IBC o una medida a pedido, indíquelo en el mensaje y se cotiza sobre esa base.
Cajetín del plano · Respaldo del fabricante
Dos documentos de Maderas Ecológicas Industriales, C.A.: las cuatro normas —tres internacionales y una venezolana— que este equipo cumple en su diseño y fabricación, tres de ellas con margen, y las características del acero con que se construye. Vienen en cada unidad.
EPA 40 CFR 264.175 Supera
EE. UU. · Agencia de Protección Ambiental
Contención secundaria: retener el 10 % del volumen almacenado o el 100 % del contenedor mayor, lo que resulte más.
En este equipo: el mayor es un tambor de 208 L y la cuba retiene 450, los dos enteros y sobran 34 L
OSHA 29 CFR 1910.106 Supera
EE. UU. · Seguridad y salud en el trabajo
Almacenamiento y manipulación de líquidos inflamables en el lugar de trabajo.
En este equipo: cuba soldada estanca y borne de tierra para trasvasar
COVENIN 2239‑1:1991 Supera
Venezuela · Comisión Venezolana de Normas Industriales
Materiales inflamables y combustibles. Almacenamiento y manipulación. Parte I: Líquidos.
En este equipo: 450 L de contención para dos tambores de 208 L, que caben enteros
NFPA 30 Cumple
EE. UU. · Asociación Nacional de Protección contra Incendios
Código de líquidos inflamables y combustibles: cómo se almacenan, manipulan y usan.
En este equipo: acero que no se funde con el calor, a diferencia del plástico
Aviso Normas y características tomadas de la documentación de diseño y fabricación de Maderas Ecológicas Industriales, C.A. La capacidad de 450 L la midió el fabricante. La compatibilidad con el producto que vaya a almacenar se confirma al cotizar.
